Мотор-редуктор постоянного тока IG-32RGM с коническим редуктором

Мотор-редуктор постоянного тока IG-32RGMКонический мотор-редуктор IG-32RGM — это электрический мотор постоянного тока со встроенными планетарным и коническим редукторами. Этот мотор-редуктор может быть укомплектован встроенным датчиком Холла. Реверсивный коллекторный электродвигатель не обслуживаемый.

Скорость вращения ротора регулируется величиной напряжения питания, направление вращения — полярностью. Несмотря на ряд существенных недостатков, связанных с наличием скользящего контакта между щеткой и коллектором, двигатели такого рода широко используются в системах автоматического управления, регулирования и контроля, поскольку обладают и рядом положительных качеств, в частности плавным, широким и экономичным регулированием частоты вращения, практическим отсутствием ограничений на минимальную частоту вращения, большими пусковыми моментами и хорошей линейностью.



Характеристики мотор-редукторов IG-32RGM 03 type (12В)

Передаточное число редуктора
5
14
19
27
35
51
71
100
139
189
264
516
721
939
Крутящий момент на выходе, кг•см
0,4
0,9
1,2
1,7
2,3
2,8
3,9
5,4
7,6
8,3
11,6
12
12
12
Скорость на выходе, об/мин
1140
430
310
220
170
116
83
60
43
31,5
23,5
13
9,6
7,2



Характеристики мотор-редукторов IG-32RGM 04 type (24В)

Передаточное число редуктора
5
14
19
27
35
51
71
100
139
189
264
516
721
939
Крутящий момент на выходе, кг•см
0,47
1,1
1,5
2,1
2,7
3,3
4,6
6,4
9,0
9,8
12
12
12
12
Скорость на выходе, об/мин
1170
445
320
229
176
120
87
62
44,6
34
25
13
9,6
7,2

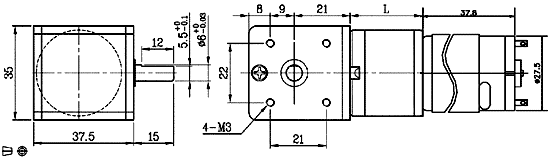

Габаритные и присоединительные размеры конического мотор-редуктора IG-32RGM

Габаритные и присоединительные размеры конического мотор-редуктора IG-32RGM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/5
20,6
1/51 — 1/139
33,4
1/14 — 1/27
27
1/189 — 1/721
39,8



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
110
5950
<900
7300
<150
7
24
130
6160
<500
7300
<80
8,5

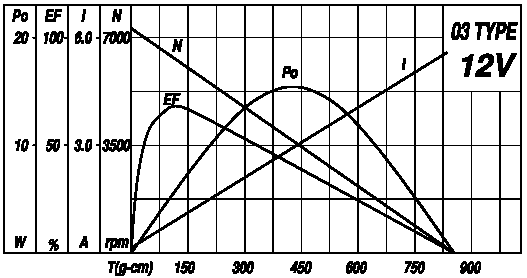

Коллекторный двигатель постоянного тока, 12В

Коллекторный двигатель постоянного тока, 12В

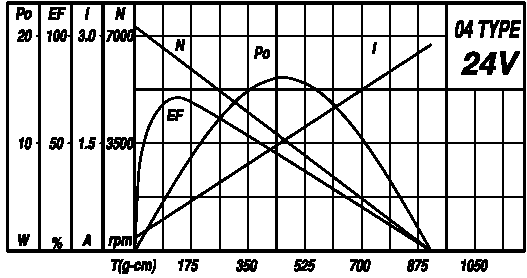

Коллекторный двигатель постоянного тока, 24В

Коллекторный двигатель постоянного тока, 24В
