Реверсивный мотор-редуктор постоянного тока IG-32PGM с планетарным редуктором.

Планетарный мотор-редуктор с двигателем постоянного тока

Планетарный мотор-редуктор IG-32PGM - электрический мотор постоянного тока и со встроенным планетарным редуктором. Двигатель может быть укомплектован датчиком Холла. Реверсивный коллекторный электродвигатель необслуживаемый. Скорость вращения можно регулировать величиной напряжения питания, направление регулируется изменением полярности. Температурный диапазон эксплуатации от-10°С до +50°С. Модуль зубчатых колес 0,5мм. Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,3мм.



Характеристики мотор-редукторов IG-32PGM 01 type (12В)

Передаточное число редуктора
5
14
19
27
51
71
100
139
189
264
516
721
Крутящий момент на выходе, кг•см
1
2,4
3,3
4,7
7,6
8
10
10
12
12
12
12
Скорость на выходе, об/мин
950
359
257
183
97
70
51
38
28
21
11
8



Характеристики мотор-редукторов IG-32PGM 02 type (24В)

Передаточное число редуктора
5
14
19
27
51
71
100
139
189
264
516
721
Крутящий момент на выходе, кг•см
1,0
2,3
3,2
4,5
7,3
8
10
10
12
12
12
12
Скорость на выходе, об/мин
990
375
268
192
101
74
53
39
29
21
11
8

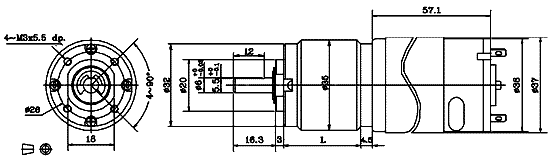

Габаритные и присоединительные размеры мотор-редуктора с планетарным редуктором IG-32PGM.

Габаритные и присоединительные размеры мотор-редуктора IG-32PGM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4 - 1/5
17,6
1/51 - 1/139
30,4
1/14 - 1/27
24
1/189 - 1/721
36,8



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
250
4930
<1600
6000
<250
12,8
24
240
5150
<750
6000
<130
12,7

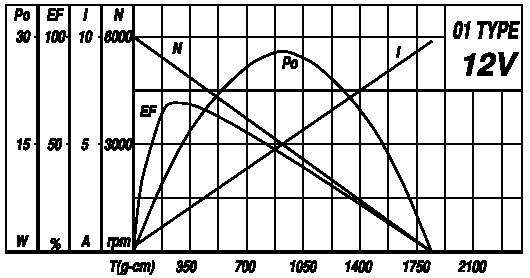

Коллекторный двигатель постоянного тока, 12В

Характеристика коллекторного электродвигателя постоянного тока

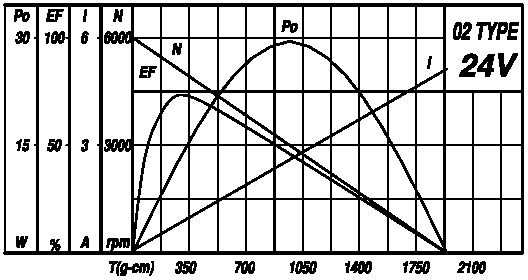

Коллекторный двигатель постоянного тока, 24В

Характеристика электродвигателя постоянного тока
