Мотор-редуктор IG-16GM

Мотор-редуктор IG-16GM состоит из коллекторного реверсивного мотора постоянного тока и планетарного редуктора.
Электродвигатель необслуживаемый.
При необходимости мотор-редуктор может поставляться со встроенным энкодером на основе датчика Холла.
В мотор-редукторе IG-16GM подшипники скольжения.
Модуль зубчатых колес 0,3мм.
Радиальное биение выходного вала редуктора не более 0,05мм, осевое биение не более 0,2мм. Температурный диапазон эксплуатации от-10°С до +50°С.



Характеристики планетарных мотор-редукторов IG-16GM 01 type (3В)

Передаточное число редуктора
4
14
19
29
62
72
84
104
128
157
231
316
370
455
561
690
1014
1621
1996
3037
Крутящий момент на выходе, г•см
26
77
105
160
290
340
400
490
600
740
920
1270
1480
1820
2250
2770
3000
3000
3000
3000
Скорость на выходе, об/мин
1339
417
305
201
95
81
70
57
46
37
25
19
16
13
10
8,5
6,4
4,0
3,5
2,4



Характеристики планетарных мотор-редукторов IG-16GM 04 type (12В)

Передаточное число редуктора
4
14
19
29
62
72
84
104
128
157
231
316
370
455
561
690
1014
1621
1996
3037
Крутящий момент на выходе, г•см
21
60
82
120
220
260
300
380
460
550
700
950
1100
1350
1700
2100
2400
3000
3000
3000
Скорость на выходе, об/мин
1380
430
315
205
100
85
73
59
48
39
26
19
16
13,5
11
8,9
6
3,8
3,2
2,3



Характеристики планетарных мотор-редукторов IG-16GM 05 type (24В)

Передаточное число редуктора
4
14
19
29
62
72
84
104
128
157
231
316
370
455
561
690
1014
1621
1996
3037
Крутящий момент на выходе, г•см
31
85
120
180
330
380
450
560
690
850
1000
1400
1600
2000
2500
3000
3000
3000
3000
3000
Скорость на выходе, об/мин
2450
760
555
365
170
150
130
105
85
69
47
34
29
24
19
16
11
7,2
6,1
4,1




Габаритные и присоединительные размеры двигателя постоянного тока с планетарным редуктором IG-16GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4 - 1/5
15
1/198 - 1/850
26
1/14 - 1/29
18,7
1/867 - 1/3027
29,7
1/58 - 1/157
22,4



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
3
7,3
5870
<290
8000
<100
0,44
12
5
6270
<85
8000
<50
0,39
24
9,7
10400
<90
13500
<50
1,03

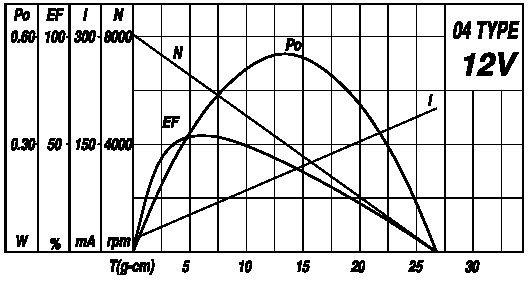

Коллекторный двигатель постоянного тока, 12В

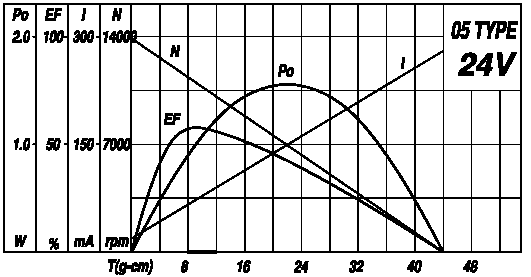

Коллекторный двигатель постоянного тока, 24В

Характеристика реверсивного двигателя постоянного тока
