Цилиндрические редукторы GVD
Цилиндрические редукторы серии GVD конструктивно изготавливаются с фланцем для крепления и имеют два цилиндрических вала, входной и выходной.
Данная серия редукторов применяется для установки специфического передающего оборудования с помощью двух валов. Обеспечивают легкий подбор методов установки для различных схем передачи. Зубчатые редукторы серии GVD хорошо подходят для оборудования линий сборки, компактно расположенного конвейерного оборудования или для работы в ограниченном пространстве.
Преимущества цилиндрического редуктора серии GVD — компактная структура и широкий диапазон вариантов передаточных чисел, имеет низкий уровень шума.
- Модель: (GVD) фланец
- Мощность: от 0,1 до 3,7 кВт
- Соотношение: 1/3 ~ 1/1800
Прайс-лист на редукторы серии GVD
| Мощность | Габарит редуктора (диаметр вала), MM | Передаточное отношение | Редукторы GHD GVD | Уменьшенный габарит редуктора (диаметр вала), MM | Редукторы GHD GVD | |
| Все цены указаны в гривнах с НДС | ||||||
| 1/8HP 0.1KW | 18 | 5-50 | 3450 | - | - | |
| 22 | 60-100 | 4125 | 18 | 4125 | ||
| 22 | 110-200 | 4350 | 18 | 4125 | ||
| 28 | 210-1800 | 8625 | 22 | 6750 | ||
| 1/4HP 0.2KW | 18 | 5-10 | 3525 | - | - | |
| 22 | 15-30 | 3900 | 18 | 3750 | ||
| 22 | 40-90 | 4575 | 18 | 4125 | ||
| 28 | 100-200 | 5475 | 22 | 4575 | ||
| 32 | 210-1800 | 11925 | 28 | 8625 | ||
| 1/2HP 0.4KW | 22 | 5-10 | 4133 | 18 | - | |
| 28 | 15-30 | 4823 | 22 | 4133 | ||
| 28 | 40-60 | 5205 | 22 | 4665 | ||
| 28 | 70-90 | 5663 | 22 | 4665 | ||
| 32 | 100-200 | 7725 | 28 | 5663 | ||
| 40 | 210-1800 | 16140 | 32 | 12165 | ||
| 1HP 0.75KW | 28 | 5-25 | 5250 | 22 | - | |
| 32 | 30-60 | 6758 | 28 | 5250 | ||
| 32 | 70-120 | 7260 | 28 | 5715 | ||
| 40 | 125-200 | 10658 | 32 | 6758 | ||
| 50 | 210-1800 | 21165 | 40 | 16613 | ||
| 2HP 1.5KW | 32 | 5-10 | 7320 | 28 | 5460 | |
| 32 | 15-25 | 7643 | 28 | 5460 | ||
| 40 | 30-60 | 12210 | 32 | 6945 | ||
| 40 | 70-120 | 12855 | 32 | 6945 | ||
| 50 | 125-200 | 17678 | 40 | 12855 | ||
| 3HP 2.2KW | 40 | 5-10 | 10478 | 32 | 7485 | |
| 40 | 15-25 | 10793 | 32 | 7485 | ||
| 40 | 30-60 | 12210 | 32 | 8273 | ||
| 50 | 70-200 | 18983 | 40 | 14730 | ||
| 5HP 3.7KW | 40 | 3-10 | 11130 | - | - | |
| 50 | 15-25 | 15263 | 40 | 14865 | ||
| 50 | 30-120 | 18923 | 40 | 14865 | ||

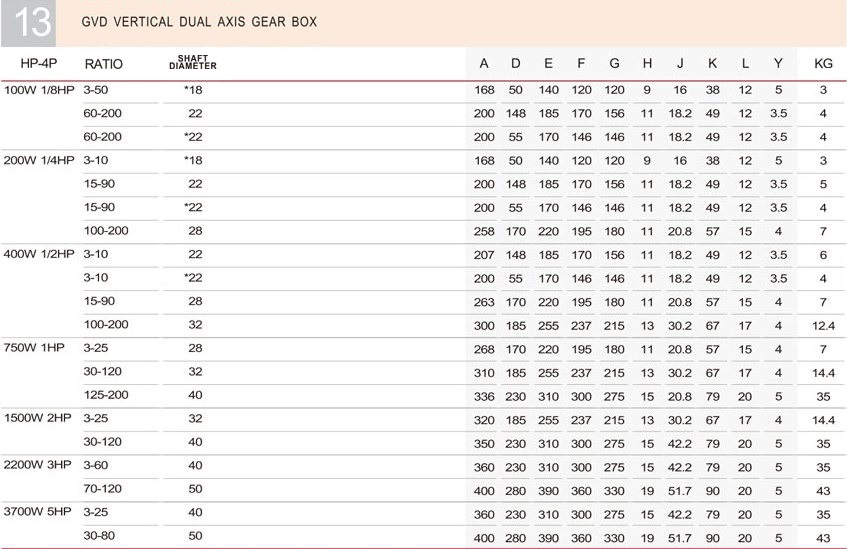

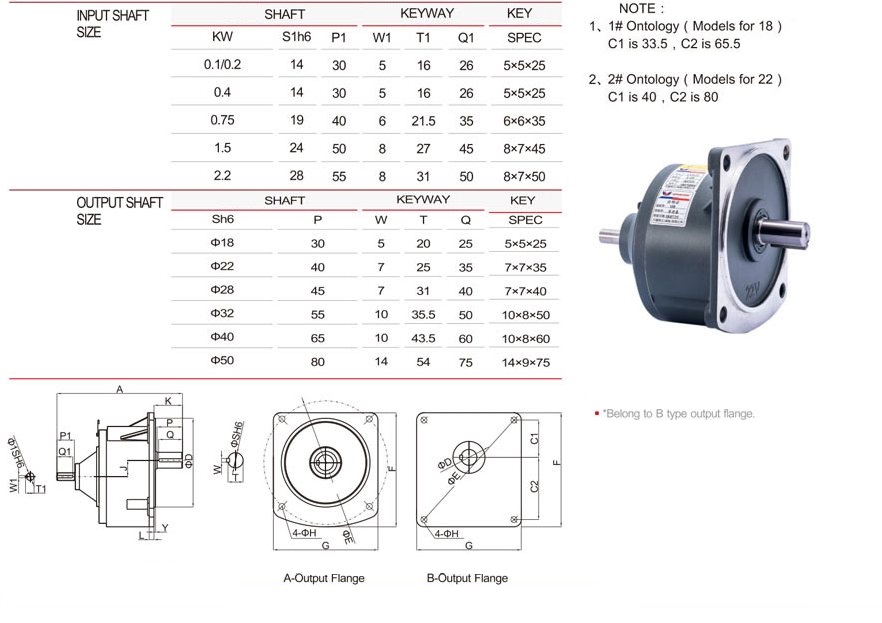

Технические характеристики редукторов серии GVD
| Таблица номинальных крутящих моментов на валу, Нм | |||||||||||||||||
| Передаточное отношение | Частота вращения вала, об/мин | Номинальный крутящий момент на валу, Нм | |||||||||||||||
| 0,1кВт | 0,2кВт | 0,4кВт | 0,75кВт | 1,5кВт | 2,2кВт | 3,7кВт | |||||||||||
| 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | 50HZ | 60HZ | ||
| 3,00 | 465,00 | 570,00 | 1,9 | 1,6 | 3,6 | 3,0 | 6,9 | 5,9 | 12,7 | 10,8 | 25,5 | 21,6 | 37,3 | 31,4 | 58,8 | 53,9 | |
| 5,00 | 300,00 | 360,00 | 3,0 | 2,5 | 6,1 | 5,1 | 11,8 | 9,8 | 21,6 | 18,6 | 44,1 | 37,3 | 65,9 | 54,9 | 107,9 | 99,0 | |
| 10,00 | 150,00 | 180,00 | 6,1 | 5,1 | 12,2 | 10,2 | 23,5 | 19,6 | 44,1 | 37,3 | 89,2 | 74,5 | 134,4 | 109,8 | 215,7 | 196,1 | |
| 15,00 | 100,00 | 120,00 | 8,9 | 7,5 | 17,7 | 14,7 | 35,3 | 29,4 | 66,7 | 55,9 | 132,4 | 110,8 | 197,1 | 164,8 | 319,7 | 292,2 | |
| 20,00 | 75,00 | 90,00 | 11,8 | 9,8 | 23,5 | 19,6 | 47,1 | 39,2 | 88,3 | 73,5 | 177,5 | 148,1 | 262,8 | 219,7 | 427,6 | 353,0 | |
| 25,00 | 60,00 | 72,00 | 13,7 | 11,8 | 29,4 | 24,5 | 58,8 | 49,0 | 109,8 | 92,2 | 221,6 | 185,3 | 329,5 | 274,6 | 528,6 | 485,4 | |
| 30,00 | 40,00 | 60,00 | 17,7 | 14,7 | 35,3 | 29,4 | 71,6 | 58,8 | 132,4 | 110,8 | 265,8 | 221,6 | 395,2 | 329,5 | 634,5 | 576,6 | |
| 40,00 | 37,00 | 45,00 | 21,6 | 18,6 | 45,1 | 38,2 | 91,2 | 76,5 | 171,6 | 143,2 | 342,3 | 285,4 | 509,9 | 425,6 | 846,3 | 768,8 | |
| 45,00 | 33,00 | 40,00 | 26,5 | 21,6 | 53,0 | 43,1 | 106,9 | 89,2 | 202,0 | 166,7 | 406,0 | 333,4 | 586,4 | 486,4 | 966,0 | 801,2 | |
| 50,00 | 30,00 | 36,00 | 27,5 | 23,5 | 55,9 | 47,1 | 113,8 | 95,1 | 214,8 | 179,5 | 427,6 | 357,0 | 638,4 | 532,5 | 1049,3 | 951,2 | |
| 60,00 | 25,00 | 30,00 | 33,3 | 28,4 | 67,7 | 56,9 | 136,3 | 113,8 | 256,9 | 214,8 | 513,9 | 428,6 | 765,9 | 638,4 | 1245,4 | 1127,8 | |
| 70,00 | 21,00 | 25,00 | 42,2 | 35,3 | 78,5 | 66,7 | 158,9 | 132,4 | 308,9 | 257,9 | 611,9 | 509,9 | 907,1 | 756,1 | 1520,0 | 1232,7 | |
| 80,00 | 19,00 | 23,00 | 47,1 | 39,2 | 90,2 | 75,5 | 180,4 | 151,0 | 348,1 | 290,3 | 694,3 | 578,6 | 1029,7 | 858,1 | 1736,8 | 1409,2 | |
| 90,00 | 17,00 | 20,00 | 51,0 | 43,1 | 101,0 | 84,3 | 203,0 | 169,7 | 385,4 | 321,7 | 756,1 | 630,6 | 1108,2 | 924,8 | 1954,5 | 1584,8 | |
| 100,00 | 15,00 | 18,00 | 56,9 | 48,1 | 112,8 | 94,1 | 225,6 | 188,3 | 423,6 | 353,0 | 820,8 | 684,5 | 1235,6 | 1029,7 | 2172,2 | 1761,3 | |
| 120,00 | 12,00 | 15,00 | 67,7 | 56,9 | 135,3 | 112,8 | 271,6 | 226,5 | 508,0 | 423,6 | 990,5 | 820,8 | 1471,0 | 1422,0 | 2605,6 | 2113,3 | |
| 140,00 | 11,00 | 13,00 | 78,5 | 65,7 | 156,9 | 131,4 | 313,8 | 261,8 | 585,5 | 488,4 | 1137,6 | 949,3 | |||||
| 160,00 | 9,00 | 11,00 | 89,2 | 74,5 | 179,5 | 150,0 | 356,0 | 297,1 | 666,9 | 556,0 | 1294,5 | 1078,7 | |||||
| 180,00 | 8,00 | 10,00 | 101,0 | 84,3 | 203,0 | 169,7 | 400,1 | 333,4 | 753,2 | 627,6 | 1451,4 | 1206,2 | |||||
| 200,00 | 7,00 | 9,00 | 113,8 | 95,1 | 224,6 | 187,3 | 423,6 | 353,0 | 812,0 | 676,7 | |||||||
