Стружкодробилка СД-1



Стружкодробилка СД-1 предназначена для дробления стальной вьюнообразной стружки углеродистых марок сталей до размеров, необходимых для дальнейшего ее брикетирования и переработки в ферросплавном производстве. Стружкодробилка может работать при температуре окружающего воздуха от -40 до +40 С. Стружкодробилка устанавливается на какой либо основание (металлоконструкцию или фундамент).

Принцип действия механизма дробления основан на разрывании вьюнообразной стружки с помощью ряда подвижных и неподвижных ножей. Загрузка стружки - ручная или механизированная.

Краткие технические характеристики:

Стружкодробилка

Параметр Значение
Производительность, кг/час 1 500
Фракция дробления стружки, мм (Стальная стружка вид 14А и стружка вида 15А, 15Б по ГОСТ 2787-75) 50
100
Мощность электродвигателя, кВт 11
Напряжение трехфазной питающей электросети при частоте 50 Гц, В 220/380
Частота вращения вала механизма дробления, об/мин 25
Габаритные размеры:
Длина, мм
Ширина, мм
Высота, мм

2 350
1 770
1 192
Масса, кг 1 923

Преимущества стружкодробилки по сравнению с конкурентными аналогами:
- наличие предохранительного устройства, которое автоматически отключает электропривод в случае попадания под ножи механизма металлических предметов (болтов, бракованных деталей и др.).
- пониженное потребление электроэнергии;
- невысокая стоимость;
- компактность (небольшие габариты);
- удобство и простота эксплуатации;

Применение стружкодробилки позволяет:
- существенно сократить транспортные и складские расходы при утилизации стружки. Коэффициент заполнения увеличивается почти в 2 раза (плотность стружки до дробления - 375 кг/м3, после дробления - 710 кг/м3);
- повысить эффективность переработки стружки.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

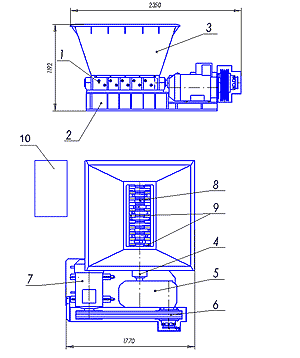

Стружкодробилка Стружкодробилка состоит из рамы - 2, с установленным на ней механизмом дробления - 1 и сверху него бункером - 3. Привод механизма дробления осуществляется от электродвигателя - 7 через клиноремённую передачу, предохранительную муфту - 6, установленную на входном валу редуктора - 5 и через редуктор на муфту зубчатую - 4, соединяющую с механизмом дробления. Питание и управление установкой осуществляется от шкафа управления - 10.
Механизм дробления состоит из корпуса, вала и установленных на нём ножей - 8. Количество ножей 10 шт., которые расположены относительно друг друга под углом 36°. Ножи своими зубьями вращаются между зубьями гребёнок - 9. На рабочей поверхности зубьев ножей и гребёнок наплавлен высокотвёрдый материал сормат, для предохранения их от истирания об стружку.
