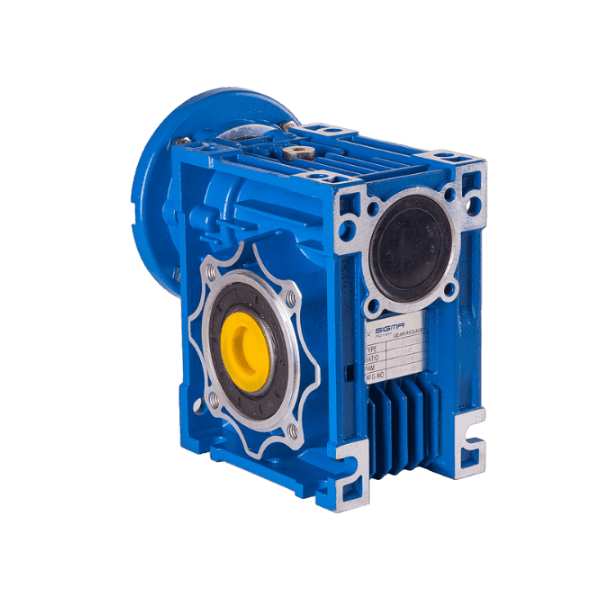

Червячный редуктор SMW 063

//Червячный редуктор SMW 063
Червячный редуктор SMW 063 2018-04-24T11:47:30+00:00

Червячный редуктор SMW 063 полный аналог NRV 063

Передаточные числа: от 7,5 до 100.

Входная мощность: от 0,22 до 4,00 кВт.

Крутящий момент: от 69 до 182 Нм.

Масса: 6,2 кг

Червячные редукторы серии SMW аналог (NRV)

Для данного редуктора рекомендуем электродвигатели Sigma Motor:

70ZYT88/56B14
50Вт, 12В

90ZYT86/63B14
100Вт, 12В

70ZYT63/56B14
50Вт, 24В

90ZYT90/63B14
100Вт, 24В

90ZYT133/63B14
150Вт, 24В

Эксплуатационные характеристики редукторов SMW 063

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,об/мин T2M,Н*м P,кВт RD% n2,об/мин T2M,Н*м P,кВт RD% n2,об/мин T2M,Н*м P,кВт RD%
7,5 373 92 4.10 88 187 130 2.90 88 120 154 2.20 88
10 280 95 3.20 87 140 131 2.20 87 90 157 1.70 87
15 187 97 2.30 83 93 136 1.60 83 60 159 1.20 83
20 140 106 1.90 82 70 145 1.30 82 45 172 0.99 82
25 112 100 1.50 78 56 133 1.00 78 36 159 0.77 78
30 93 99 1.30 74 47 120 0.80 74 30 165 0.70 74
40 70 118 1.20 72 35 155 0.79 72 23 182 0.61 72
50 56 96 0.85 66 28 131 0.58 66 18 158 0.45 66
60 47 92 0.79 57 23 126 0.54 57 15 152 0.42 57
80 35 81 0.53 56 18 110 0.37 56 11 141 0.29 56
100 28 69 0.41 49 14 94 0.28 49 9 114 0.22 49
  • ir – передаточное число;
  • n1 – частота вращения эл. двигателя;
  • n2 – обороты на выходном валу;
  • T2M – крутящий момент на выходном валу;
  • Р – максимально-допустимая мощность двигателя;
  • RD – к.п.д.

Габаритные и присоединительные размеры SMW 063

Габаритные и присоединительные размеры SMW 063



Мотор-редуктор SMW 063 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору SMW 063

Выходной фланец к редуктору SMW 063



Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.

Выходной вал SMW 063

Выходной вал SMW 063



Мотор-редукторы SMW 063 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору SMW 063

Реактивная штанга к редуктору SMW 063



Реактивная штанга это дополнительная опция к редуктору.
